Будова медичних мікроскопів та їх види
Завдяки можливості розглядати структури, невидимі неозброєним оком, лікарі та науковці отримали доступ до нового рівня знань про клітини, тканини й мікроорганізми. Це відкрило шлях до точнішої діагностики, ефективного лікування та глибшого розуміння патологічних процесів.
У клінічних лабораторіях мікроскопи допомагають виявляти інфекційні агенти, аналізувати кров, досліджувати зразки біопсії. У хірургії та стоматології вони забезпечують високоточну роботу з мінімальним пошкодженням тканин. Крім того, сучасні технології роблять мікроскопи універсальними: вони можуть бути інтегровані з цифровими системами для документування та дистанційних консультацій.
Саме завдяки цим можливостям медична мікроскопія стала невід’ємною частиною щоденної практики лікарів та лабораторних фахівців, а її розвиток відкриває нові горизонти для медицини майбутнього.
Основні конструктивні елементи медичного мікроскопа
Медичний мікроскоп складається з трьох взаємопов’язаних блоків: механічної рами, оптичного тракту та вузлів керування. Їх узгоджена робота забезпечує стабільність, точність фокусування та відтворюваність спостережень.
Механічна рама включає масивну підставу для гасіння вібрацій і штатив, що несе всі вузли. Предметний столик має координатний механізм X–Y для плавного переміщення препарату, фіксатори та шкали; тримачі (або касети) запобігають зміщенню скельця. Конденсорний вузол кріпиться під столиком на підйомнику, що дозволяє точно позиціонувати його відносно препарату.

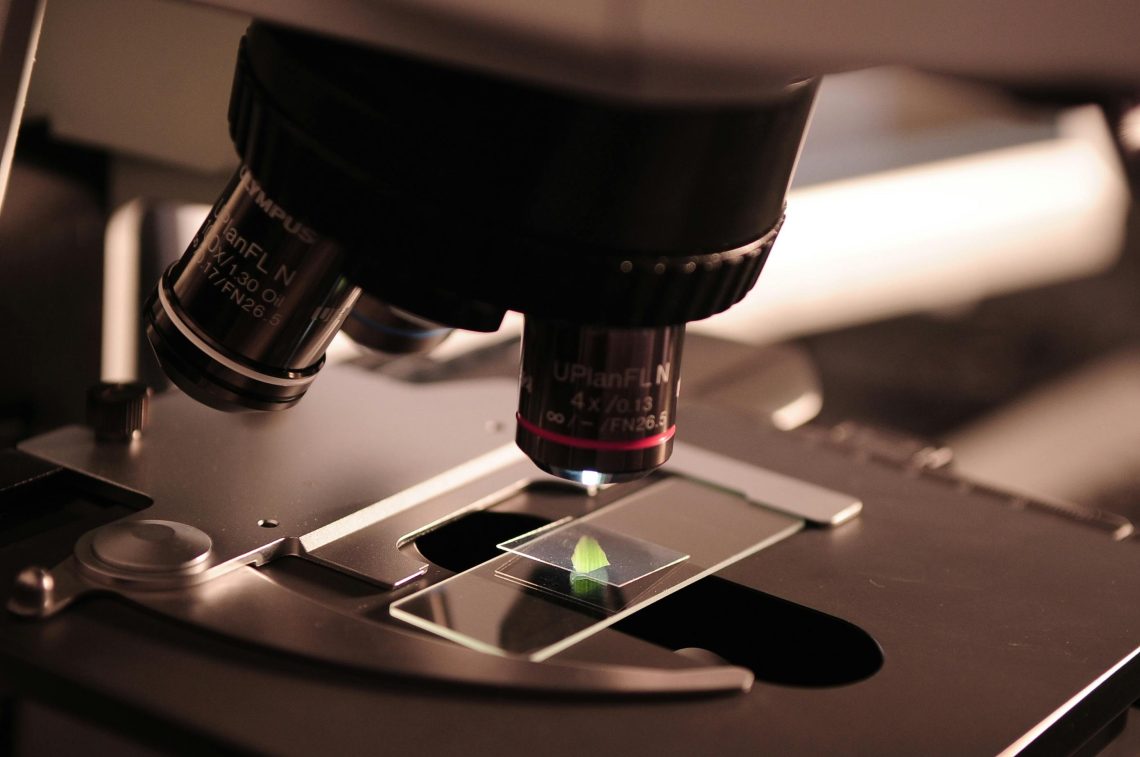

Вузли керування складаються з коаксіальних гвинтів грубого й тонкого фокусування з обмежувачем ходу та регулюванням натягу — це забезпечує надійне наведення на різкість без «просідання» зображення. Револьверна насадка слугує для швидкої зміни встановлених об’єктивів, а голова мікроскопа (монокулярна, бінокулярна чи тринокулярна) має регулювання міжзіничної відстані та діоптрій для індивідуального налаштування користувача.
Оптична система: об’єктиви, окуляри та освітлення
Серцем оптичного тракту є об’єктив, який формує проміжне зображення препарату. На якість визначально впливають числова апертура (NA) та тип корекції аберацій. Ахромати забезпечують базову кольоропередачу, план-ахромати додають рівномірну різкість по всьому полю, план-апохромати мінімізують як хроматичні, так і сферичні аберації для максимальної деталізації. Іммersionні об’єктиви (масляні або водні) підвищують NA, зменшуючи межу роздільної здатності; корекційний комір дозволяє компенсувати товщину покривного скла. Важливі також робоча відстань, парфокальність і парцентричність комплекту об’єктивів.
Окуляр слугує збільшувальним елементом для проміжного зображення. Типові збільшення 10× або 12,5× поєднують комфорт спостереження з достатнім полем огляду. Параметр FN (Field Number) визначає діаметр поля в окулярі, а реальний діаметр поля на препараті приблизно дорівнює FN, поділеному на збільшення об’єктива. Діоптрійне регулювання та налаштування міжзіничної відстані забезпечують індивідуальну корекцію зору; у спеціальних окулярах можуть встановлюватися сітки або шкали для вимірювань.
У більшості сучасних систем використовується «інфініті»-схема: об’єктив формує паралельний пучок, який збирається тубусною лінзою у проміжне зображення — це спрощує введення додаткових оптичних модулів без помітного погіршення якості. Освітлювальний вузол забезпечує стабільний світловий потік та керування його інтенсивністю і спектром, щоб отримати чітке, рівномірне зображення препарату без засвічень і провалів.
Механічна частина та ергономічні особливості
Якість зображення напряму залежить від механічної стабільності конструкції. Жорсткий корпус із правильно розподіленою масою та демпфуванням вібрацій мінімізує мікрозсуви під час фокусування й переміщення препарату. Вузли ковзання мають працювати без люфтів: точні напрямні, пружні притиски та антибеклаш-механізми забезпечують повторюваність позиціонування і відсутність «провалів» при зміні напрямку руху.
Точність фокусування визначається кінематикою приводу та кроком переміщення. Високоякісні системи використовують прецизійні передачі з передбачуваним мікрокроком тонкого ходу, що дозволяє впевнено наводити різкість на тонких структурах, не торкаючись препарату об’єктивом. Важливо, щоб механізм мав стабільний опір обертанню протягом усього ходу і не змінював встановлену площину фокусу від випадкових дотиків.
Ергономіка покликана зменшити зорове й м’язове навантаження під час тривалої роботи. Критичними є нейтральне положення зап’ясть і плечей, мінімальні амплітуди рухів і симетричне розташування органів керування в «зоні досяжності». Нахил оглядового вузла, можливість регулювати висоту посадки, подовжувачі тубусів, низьке розташування приводів переміщення предметного столика та рукоятки з малим зусиллям обертання дають змогу підтримувати стійку позу без надмірної статичної напруги.
Гігієнічність і сервісопридатність також належать до ергономічних характеристик. Гладкі поверхні без гострих кромок, стійкі до дезінфектантів покриття, мінімум відкритих щілин та зручне прокладання кабелів полегшують щоденне прибирання й профілактику.
Система освітлення та контрастування зображення
Якісне освітлення є ключовим для отримання чіткої та інформативної картинки під мікроскопом. У сучасних медичних моделях застосовують вбудовані джерела світла з регульованою інтенсивністю, найчастіше світлодіодні або галогенні лампи. Вони забезпечують стабільний потік без мерехтіння й дозволяють підібрати оптимальний спектр для конкретного препарату. Правильна настройка освітлювальної системи, зокрема діафрагми та положення конденсора, дає можливість уникнути пересвітів і нерівномірності яскравості по полю зору.
Для підвищення інформативності зображення використовуються різні методи контрастування. У режимі яскравого поля світло проходить крізь препарат без спеціальної модифікації, що підходить для стандартних забарвлених зразків. Темне поле робить видимими безбарвні та прозорі об’єкти завдяки освітленню під кутом, коли у поле зору потрапляють лише промені, розсіяні структурою препарату. Фазовий контраст дозволяє досліджувати живі клітини без фарбування, перетворюючи різницю у фазах світлових хвиль на відмінності яскравості. Для спеціалізованих завдань застосовують диференційно-інтерференційний контраст (ДІК), який створює псевдорельєфне зображення, підкреслюючи найтонші деталі.
Класифікація медичних мікроскопів за призначенням
Медичні мікроскопи розподіляють на кілька основних груп залежно від характеру завдань і специфіки досліджень. Лабораторні моделі призначені для аналізу біологічних зразків у гематології, цитології, мікробіології та гістології. Вони поєднують достатню оптичну якість із можливістю роботи з різними методами контрастування та широким діапазоном збільшень.
– Операційні мікроскопи використовують у хірургії, офтальмології, отоларингології та стоматології. Вони оснащуються бінокулярними або тринокулярними головами, системами стабільного освітлення та кріпленням на штативах чи підвісах, що забезпечує мобільність і точне наведення на потрібну ділянку під час маніпуляцій.
– Навчальні моделі розроблені для медичних закладів та університетів. Вони мають простішу конструкцію, базові методи освітлення та часто комплектуються цифровими камерами для демонстрацій. Окремо виділяють спеціалізовані мікроскопи, наприклад, флуоресцентні або інвертовані, які використовують у репродуктології, імунології чи клітинній біології.
Оптичні, цифрові та гібридні моделі
– Оптичні мікроскопи залишаються класичним рішенням для більшості медичних досліджень. Вони формують зображення за допомогою системи лінз і дають можливість спостерігати препарат безпосередньо через окуляри. Такі моделі відзначаються високою якістю картинки, простотою конструкції та надійністю, проте не завжди зручні для збереження або обміну отриманих результатів.
– Цифрові мікроскопи обладнані камерами та програмним забезпеченням, що дозволяє виводити зображення на монітор, робити фото й відео, здійснювати вимірювання та проводити віддалені консультації. Вони значно спрощують роботу у великих лабораторіях і навчальних центрах, де потрібен доступ до даних одразу кільком фахівцям.
– Гібридні системи поєднують переваги обох типів: оптичний перегляд забезпечує миттєве спостереження без затримки, а цифровий модуль дозволяє фіксувати матеріали та аналізувати їх у спеціалізованих програмах. Завдяки цьому гібридні мікроскопи стають універсальним вибором для клінічної практики, освіти й наукових досліджень, де важливі як швидкість, так і можливість детальної обробки результатів.
Стереомікроскопи та їх застосування у медицині
Стереомікроскопи забезпечують об’ємне зображення об’єкта завдяки використанню двох окремих оптичних каналів. Така конструкція створює ефект глибини та дозволяє розглядати структури у трьох вимірах, що особливо важливо під час виконання точних маніпуляцій. На відміну від класичних біологічних моделей, ці прилади мають менші збільшення, але більшу робочу відстань, що дає змогу одночасно спостерігати об’єкт і працювати з ним інструментами.
У медичній сфері стереомікроскопи активно використовуються в мікрохірургії, стоматології та отоларингології для контролю дрібних деталей під час оперативних втручань. Вони також застосовуються в ембріології та лабораторних дослідженнях, де потрібно маніпулювати зразками без ризику їх пошкодження. Зручність налаштувань, можливість підключення камер та ергономічна конструкція роблять стереомікроскопи незамінним інструментом у ситуаціях, коли потрібна висока точність і просторове бачення без втрати робочого комфорту.
